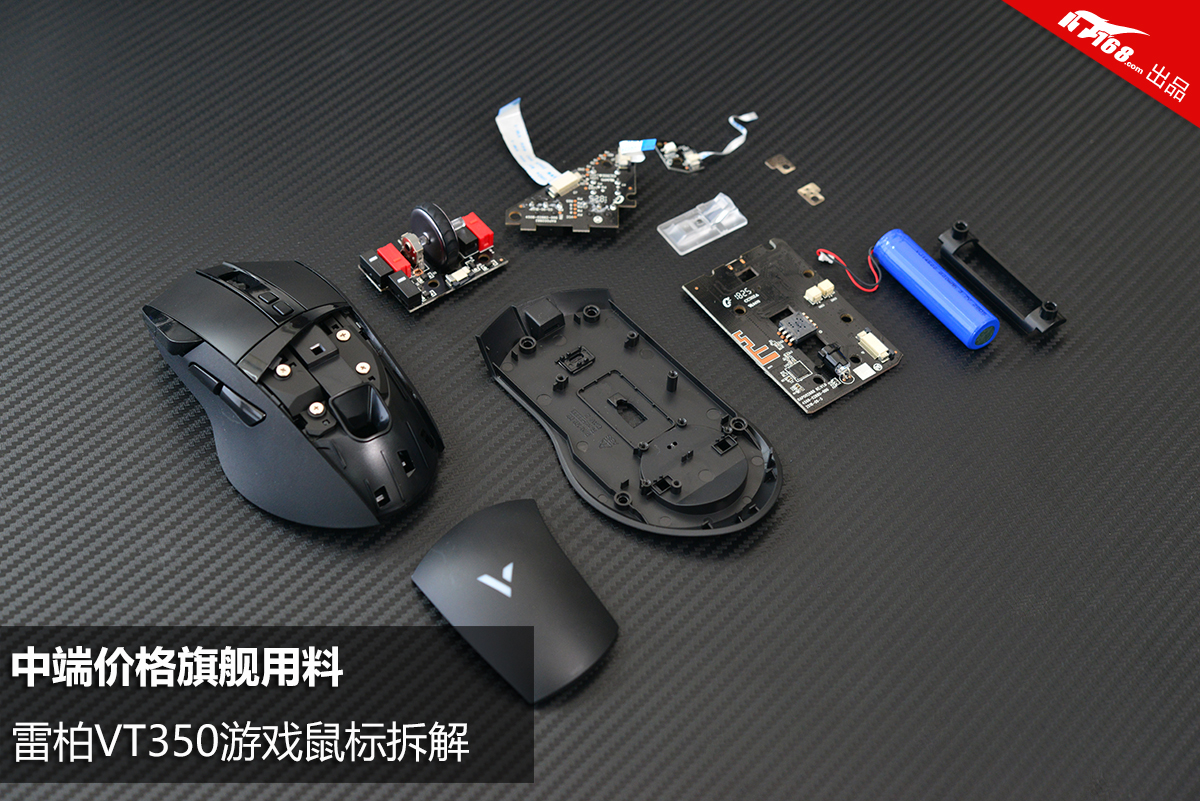

中端价格旗舰用料 雷柏VT350游戏鼠标拆解

1/26
2/26
不久前雷柏推出了定位于中端的VT350双模游戏鼠标,无线模块采用了旗舰VT950相同的德州仪器方案,无线延迟仅有1ms,并有可调节配重等功能,在价格方面也下探到了299元这个价位,之前通过评测已经对这款鼠标有了一定的了解,而今天我们将通过拆解来进一步剖析内部的做工以及用料究竟如何。
3/26
关闭电源以及拆下配重块后即可开始拆解,首先拆卸特氟龙脚垫,如果感觉拆卸困难可以用风机加热一下。
4/26
拆下脚垫后能看到有四颗固定螺丝。
5/26
底部PCB与上盖PCB有软性排线相连接,将排线断开后即可分离。
6/26
电池斜放在底部PCB上,这样的设计与VT950相同。
7/26
电池采用了14500锂电池,可充放电,容量为800mAh,在无线鼠标中容量算是比较大的。并且没有耗电的屏幕,在续航方面会比VT950更优秀一些。
8/26
将电池和电池支架拆卸后即可分离PCB与底盖。
9/26
将电池和电池支架拆卸后即可分离PCB与底盖。
10/26
透镜和光学引擎采用了分离式设计。
11/26
PCB为黑色,整体布局合理,焊点饱满。没有多余的污迹和残胶。
12/26
中间的光学引擎芯片为为原相PMW3325,这是一款应用广泛且成熟的游戏引擎,性能方面有最高5000DPI,100IPS疾速跟踪,20G加速度,在这个价位的鼠标中广泛采用,较为成熟可靠。
13/26
无线模块也采用了和VT950相同的德州仪器无线射频方案,TI CC2543芯片具有32KB闪存,支持 250kbps、500kbps、1Mbps和 2Mbps数据速率。
14/26
背部主要有开关、主控、闪存等元件。
15/26
主控芯片采用了新唐科技的nuc123ld4an0单片机,具有72MHz主频,20KB的SRAM,68KB的Flash闪存,4KB的LDROM,4KB的ISP ROM。
16/26
充电接口采用了Micro usb接口,兼容性不错。
17/26
拆卸玩底部PCB后能看到上盖内还有三层PCB,主要承接的是微动以及灯光等模块,这样多层PCB的设计在一些高端鼠标上能经常看到。
18/26
微动方面VT350选择了画画定制微动,红色的为鼠标两个主键的微动,具有拥有6000万次寿命,以及65±15gf操作力度,手感较为清脆。
19/26
编码器同样来自凯华。
20/26
左键旁的侧键以及鼠标滚轮中键采用的是凯华白点微动。
21/26
中间的PCB则主要有DPI/+-以及侧键四颗微动,DPI按键采用了凯华白点微动,按键手感与前侧键以及中键相同。
22/26
侧键为凯华黑点微动,手感相较白点更加清脆。
23/26
最小的这块PCB则是灯光系统,主要给上盖Logo处提供1680万色RGB背光。
24/26
上盖通过卡扣固定。
25/26
三个DPI指示灯。
26/26
虽然雷柏VT350并不是旗舰定位的产品,但从很多方面例如无线方案、可调节配重、主控方面都采用了与旗舰相同用料,在做工和设计方面更是达到了顶级水准,而光学引擎方面虽然没有采用顶级元件,但已经足够满足大部分人游戏使用。作为一款售价仅299元的产品来说十分优秀。
